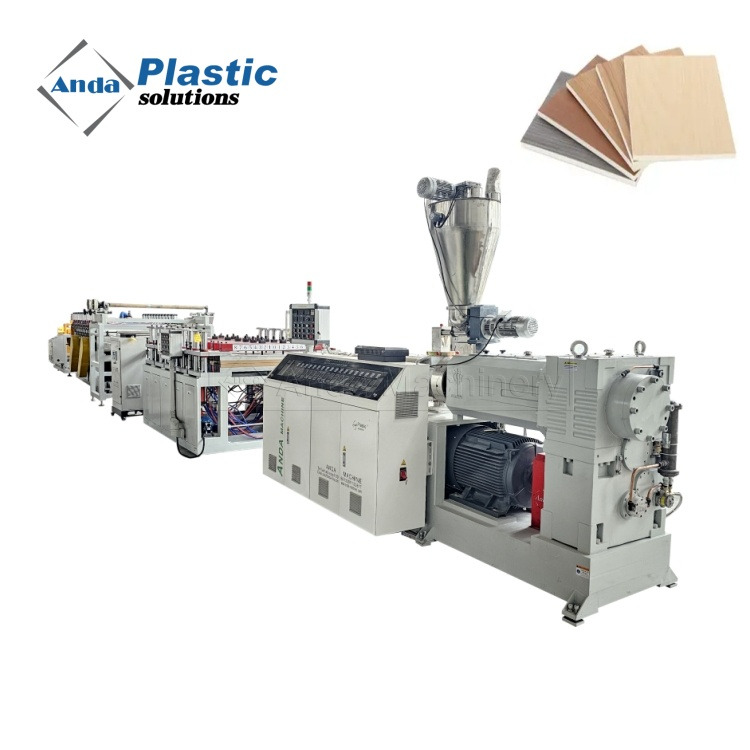

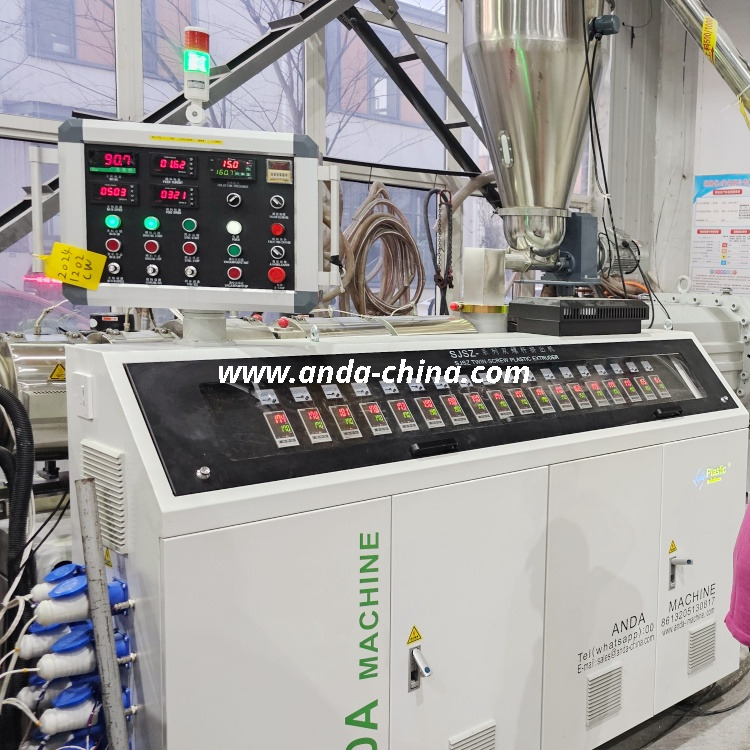

A máquina para placa de espuma de PVC é um sistema de produção baseado em extrusão projetado para a fabricação contínua de placa de espuma.
É usado para produzir placas de espuma de PVC aplicadas em painéis de parede, placas de armários, placas publicitárias, placas de móveis e materiais de decoração de interiores..
| Modelo | SJSZ80/156 | SJSZ80/173 |
| Largura aplicável (mm) | 1220 | 1560/1830 |
| Espessura Aplicável (mm) | 3-25 | 3-40 |
| Modelo de extrusora | 80/156 | 80/173 |
| Produção (kg/h) | 300 | 600 |

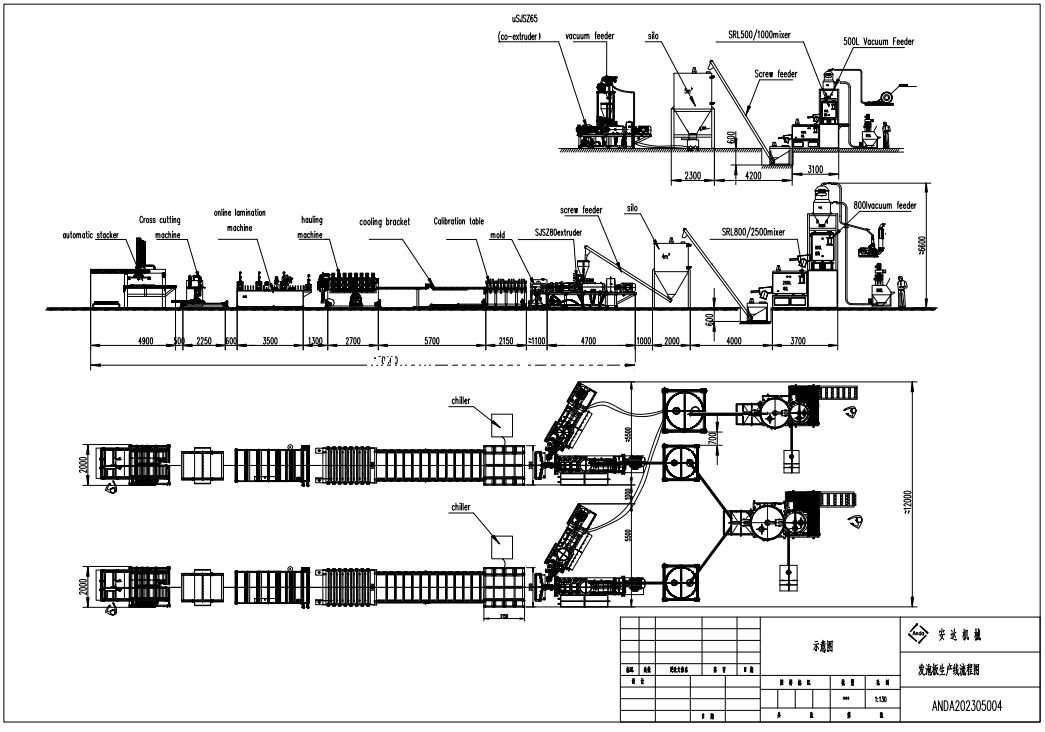

O sistema integra composição de materiais, formação de extrusão, calibração, corte e reciclagem em um processo controlado.
Estágio de composição do material
O misturador prepara resina de PVC, CaCO₃ e aditivos em uma formulação uniforme.
Esta etapa suporta condições de alimentação estáveis para a máquina de placa de espuma de PVC.
Estágio de alimentação e extrusão
O carregador alimenta o material em uma extrusora cônica de rosca dupla.
Os diâmetros típicos dos parafusos são 80/156 mm ou 92/188 mm com uma relação L/D de 25:1.

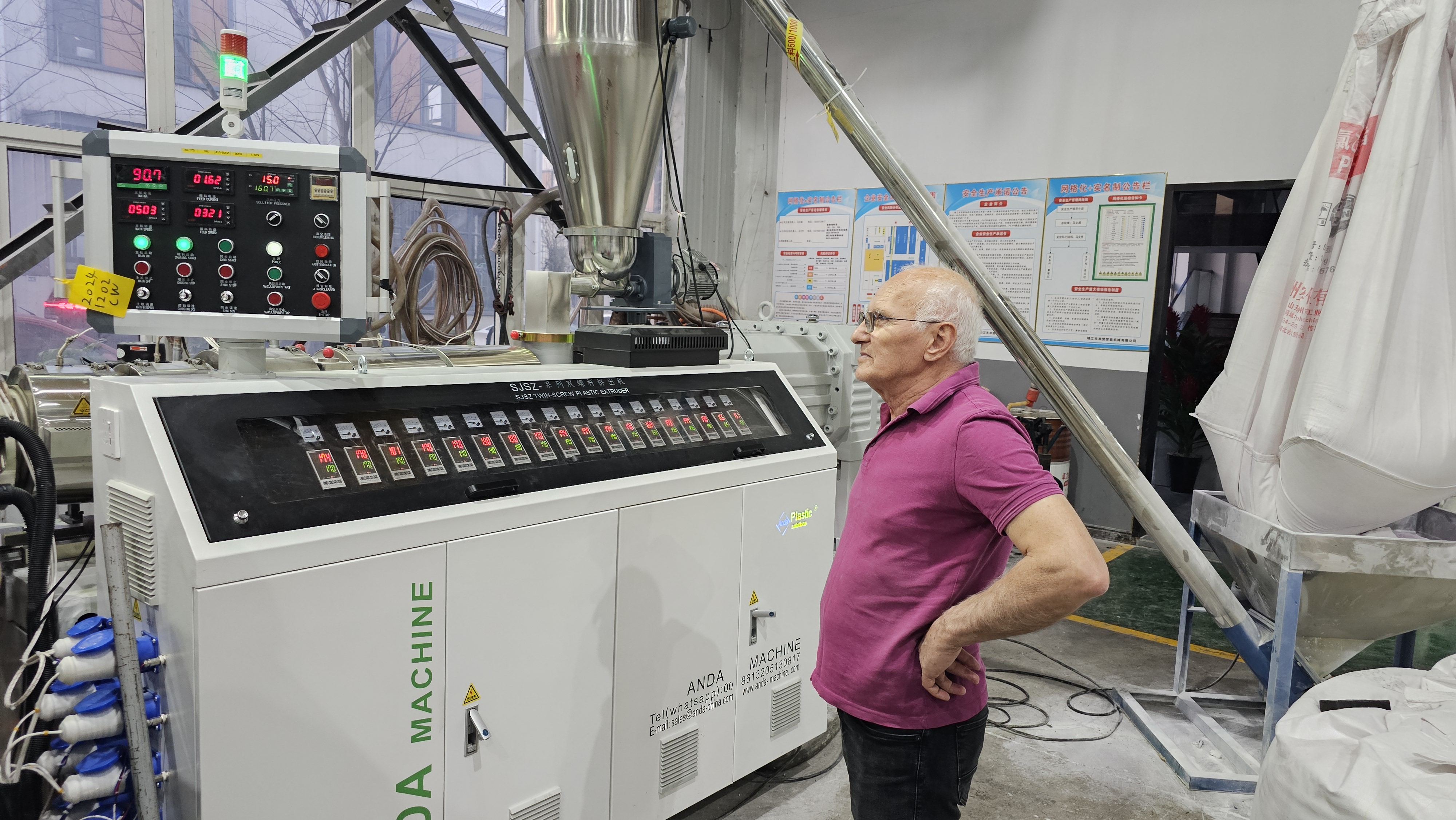

Estágio de plastificação e transporte
A extrusora de rosca dupla plastifica e transporta material sob zonas de temperatura controlada.
As principais opções de potência do motor incluem 75 kW e 132 kW, dependendo da demanda de saída.
Estágio de formação de perfil

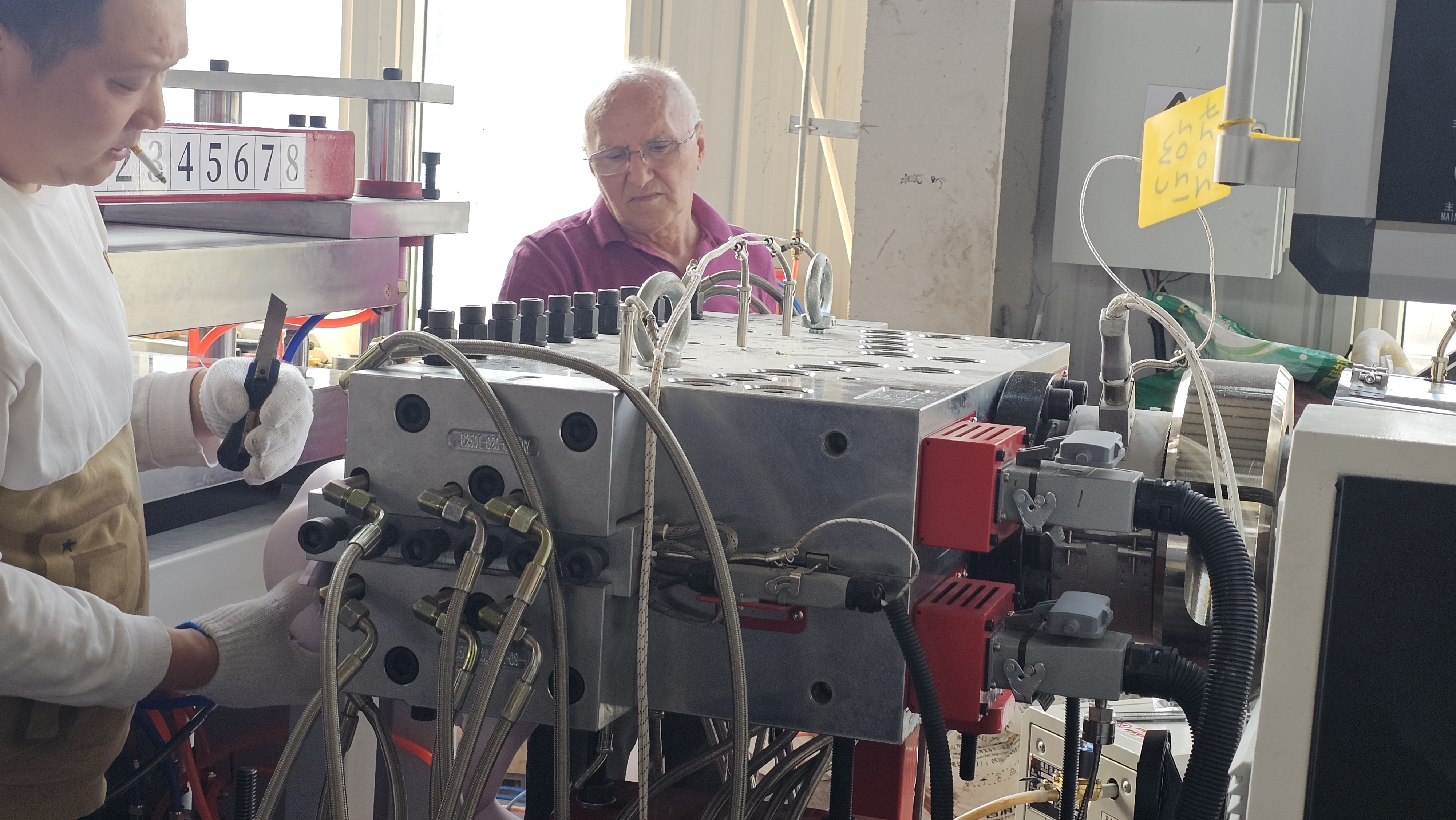

O molde de extrusão molda o fundido em um perfil contínuo de placa de espuma.
A espessura da placa pode ser ajustada de 3 mm a 25 mm durante a operação.

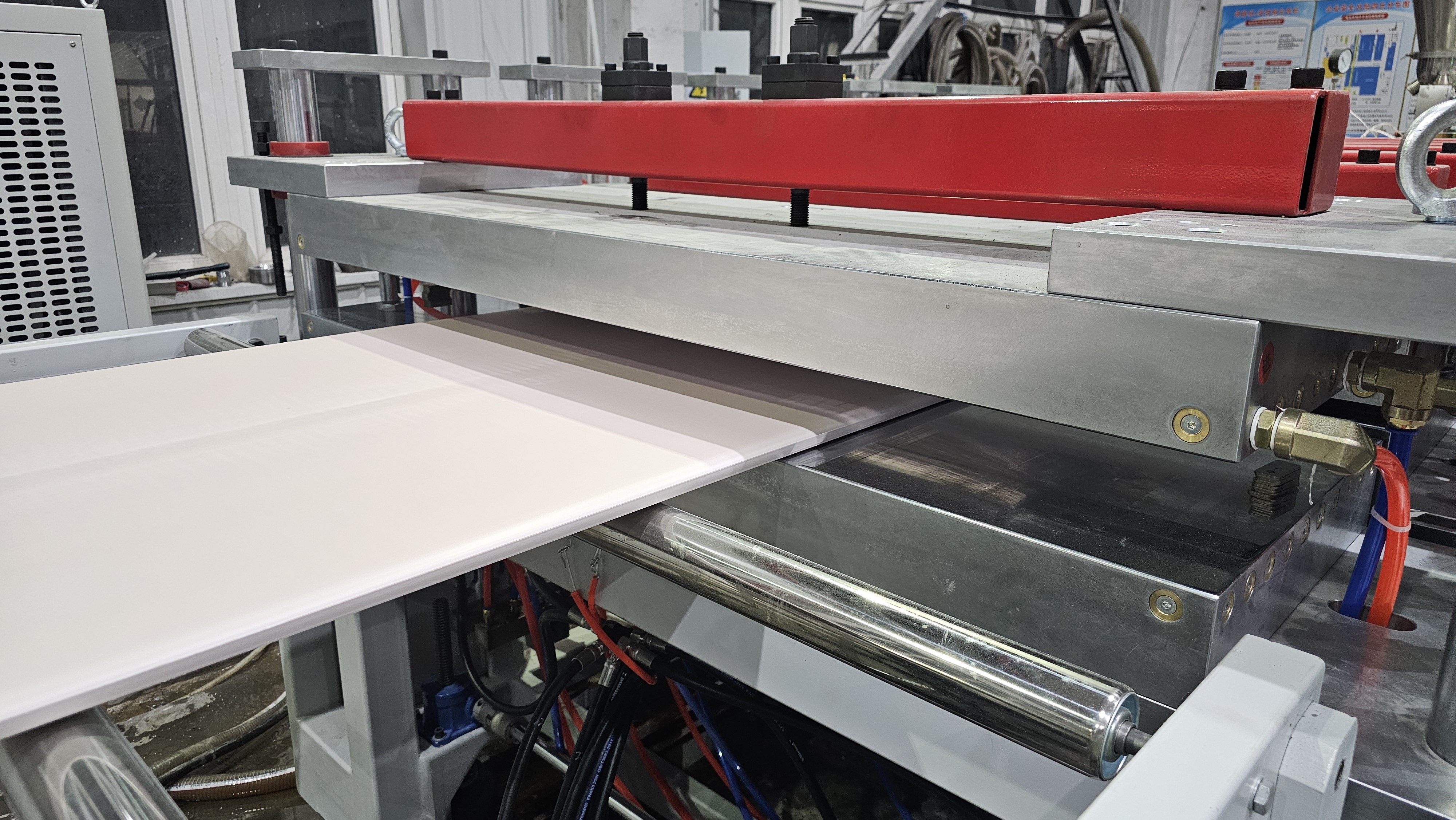

Estágio de calibração e resfriamento
As unidades de calibração e resfriamento controlam a largura, a espessura e o nivelamento da superfície da placa.
A faixa de largura de produção abrange 915 mm a 1830 mm.
Estágio de sincronização de transporte

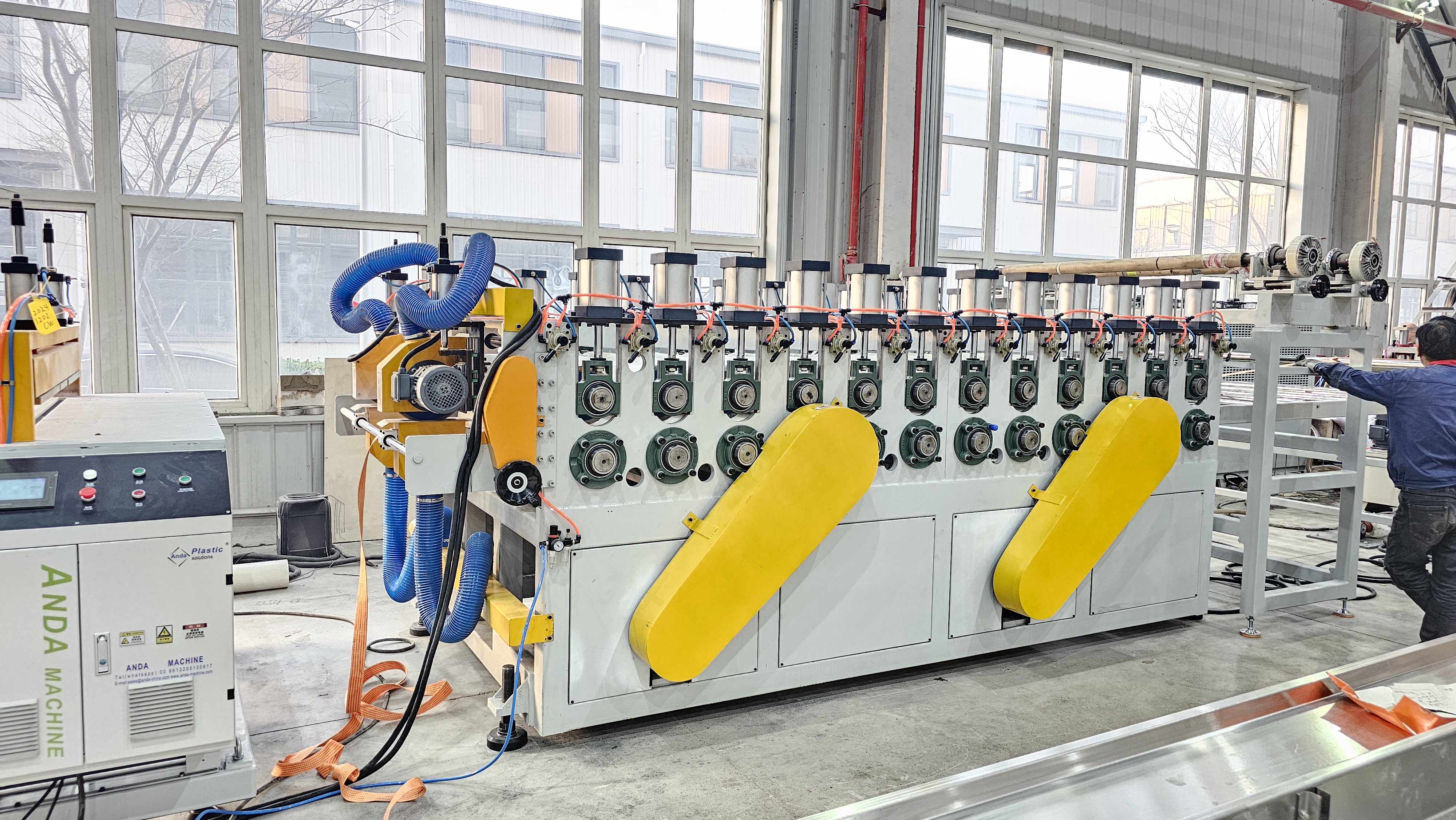

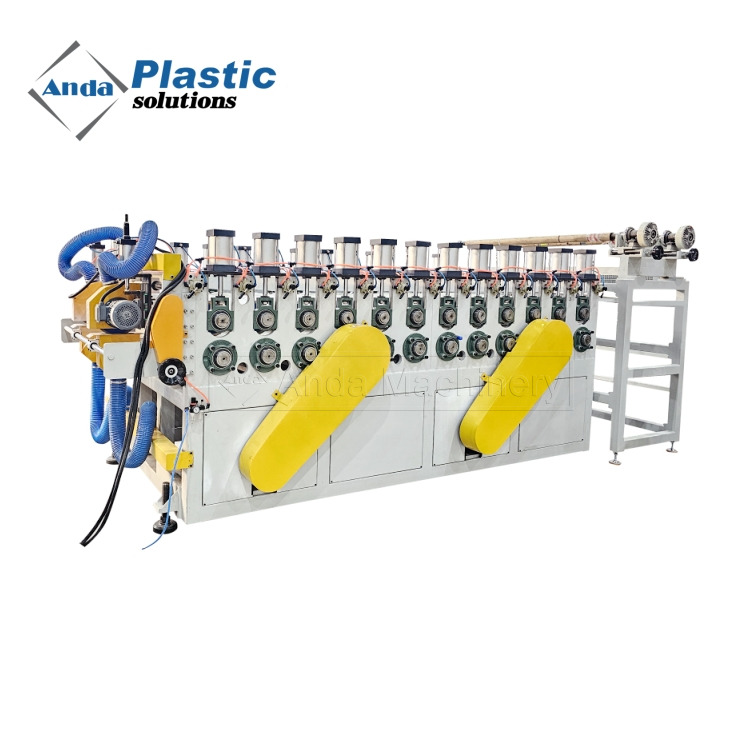

A unidade de transporte aplica força de tração sincronizada combinada com a velocidade de extrusão.
Isso garante um movimento estável da placa sem deformação.
Estágio de Corte e Controle de Comprimento
A unidade de corte executa cortes de comprimento programados sob controle PLC.
A coleta de pó é integrada durante o processo de corte.
Estágio de Reciclagem e Reutilização
As placas de acabamento e rejeitadas são trituradas e moídas para reutilização.
O material reciclado pode ser devolvido à linha de máquinas para placas de espuma de PVC.
A máquina para placa de espuma de PVC suporta capacidades de produção de até 400 kg/h ou 550 kg/h.
A produção real depende da formulação, tamanho da placa e condições operacionais.
O sistema suporta opções de tensão de 220 V, 380 V e 440 V.
O controle central do PLC permite o ajuste de parâmetros e o gerenciamento estável do processo.
